Comment choisir des joints de connecteur automobile qui survivent réellement aux routes réelles ?

Lors de l'inspection des défauts des faisceaux de câbles dans les véhicules des clients, je rencontre toujours le même problème : la pénétration d'humidité provoque la corrosion des broches, où un joint bon marché rend finalement le module de commande inutilisable. C'est pourquoi je prendsJoints de connecteur automobilesérieusement. Au cours des deux dernières années, j'ai de plus en plus spécifié des solutions deCaoutchouc Guomingpour les programmes qui ont besoin d'une fiabilité éprouvée sans prix plaqué or, non pas parce qu'un nom de marque sonne bien, mais parce que leurs kits d'étanchéité atteignent systématiquement l'objectif IP67 dans mes versions de validation et résistent aux déchirures et aux étirements pendant l'installation et la refonte.

Entre quels types de sceaux dois-je vraiment choisir ?

Selon les fonctions et les scénarios d'application, je divise généralement la sélection en trois familles qui couvrent 95% du harnais :

• Joints de connecteur
  Il s'agit de joints périmétriques placés entre les boîtiers de fiche et de prise pour empêcher l'eau et la poussière de pénétrer dans l'interface accouplée.

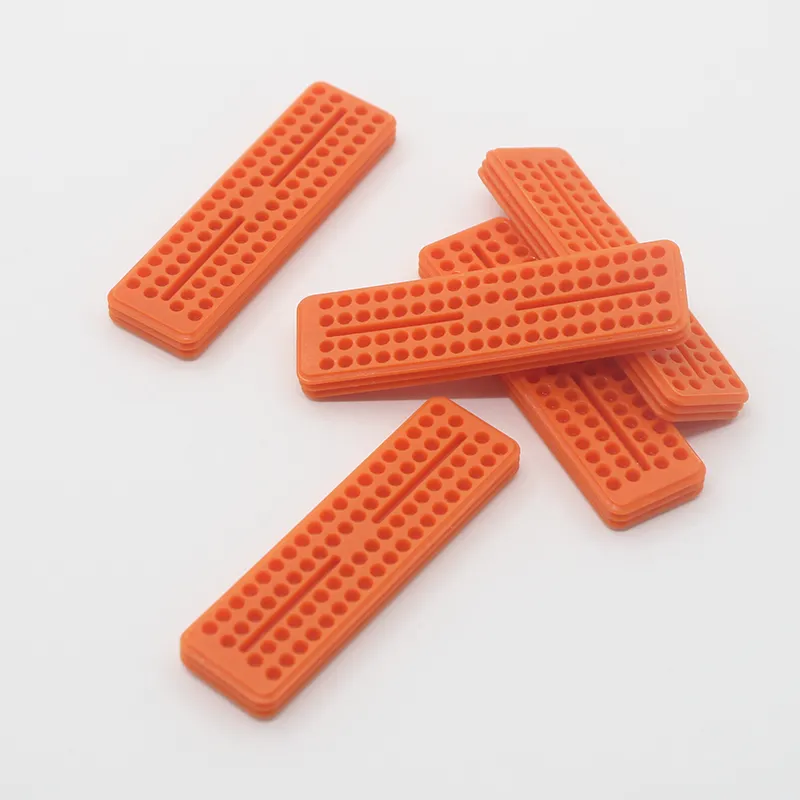

• Joints de connecteur
  Ces joints de tampon ou de cadre compensent la planéité du boîtier, les irrégularités des brides ou les plaques de recouvrement autour des connecteurs de cloison.

• Scellés monofilaires
  Ceux-ci reposent sur des fils individuels à l'entrée de la cavité pour empêcher l'eau capillaire de circuler le long du conducteur jusqu'au corps du connecteur.

Pourquoi ces joints sont-ils plus importants qu’une perle de graisse ?

• Ils livrentimperméabilisation et protection contre la poussièreà la source au lieu de compter sur une graisse de service qui se décompose avec le temps.

• Ils stabilisent les performances électriques en empêchant la corrosion électrolytique et le fretting au niveau des bornes.

• Ils réduisent les pertes de garantie liées aux défauts intermittents du CAN, aux pannes de capteurs et aux erreurs d'isolation HT.

Comment puis-je faire correspondre les joints aux environnements sans deviner ?

Dans mes constructions, les joints périmétriques conformes aux spécifications Guoming se sont rencontrés à plusieurs reprisesIP67lorsqu'ils sont correctement comprimés, et leurs composés supportent le stress d'installation grâce àhaute résistance à la déchirure et à l'étirement, ce qui est important lorsque les techniciens réépinglent ou retravaillent dans la baie.

Qu'est-ce qui motive mon choix de matériau lorsque chaque brochure revendique la « qualité automobile » ?

• Silicone
  Grande élasticité à basse température, résistante à l'eau et à l'ozone. Je l'utilise pour les capteurs extérieurs et les modules de toit.

• FKM
  Forte résistance à l’huile et au carburant avec une capacité thermique plus élevée. Je l'aime autour des faisceaux de moteur et de transmission.

• EPDM
  Excellente résistance aux intempéries et à l’eau à un bon coût. Je l'utilise pour les applications générales de carrosserie et de dessous de voiture.

• HNBR
  Performances équilibrées en matière de chaleur et d’huile. Une option solide pour les œillets sous le capot et les joints monofilaires.

Comment dimensionner les joints monofilaires afin qu'ils ne fuient pas ou ne coupent pas la gaine ?

Je suis trois règles pragmatiques :

1. Diamètre extérieur du fil moins 5 à 12 %pour le diamètre intérieur du joint, j'obtiens donc un ajustement serré sans raser l'isolation.

2. Le logement portait moins 8 à 20 %pour le diamètre extérieur du joint, la compression se produit donc lors de l'assemblage, pas seulement sur le papier.

3. Compression réglée inférieure à 25 %après 22 heures à 125 °C comme écran rapide pour une élasticité à long terme.

Lorsque je m'approvisionne auprès de Guoming Rubber, je demande les véritables fenêtres OD des fils qu'ils ont validées plutôt que les tableaux AWG nominaux, car l'épaisseur de la gaine varie considérablement selon le fournisseur.

Où commencent les échecs lorsque le dessin semble parfait ?

• Fluage capillairele long des brins parce que le joint monofilaire est trop lâche ou que l'embouchure du sertissage est trop ouverte.

• Surcompressionqui aplatit le joint périmétrique afin qu'il rebondisse mal après les cycles de température.

• Gonflement chimiqueà partir d’huile ou de liquide de refroidissement pour lequel le composé n’a pas été formulé.

• Installer des larmeslorsqu'un technicien étend un joint au-delà de son allongement de conception lors d'une retouche.

J'atténue ces problèmes en associant le composé à l'exposition au fluide, en vérifiant le diamètre extérieur réel du fil et en donnant aux techniciens une courte note d'installation avec des conseils d'allongement et de lubrifiant acceptables.

Les véhicules électriques et ADAS modifient-ils ma stratégie d'étanchéité ?

Ils le font, et voici comment je m’adapte :

• Isolation haute tensionexige une étanchéité constante pour éloigner l’humidité des connecteurs HT et des jeux de barres. Je vérifie la résistance aux fuites après trempage dans l'humidité.

• Connecteurs caméra et radar miniaturiséslaisse peu de marge de compression. Je privilégie les silicones à faible compression.

• Cycle thermique dans des boîtiers de caméra scellésrend les voies respiratoires critiques. J'ajoute des membranes de ventilation pour que les joints ne soient pas obligés d'égaliser la pression.

• Proximité du liquide de refroidissement à charge rapideélève la barre en matière de résistance au glycol. Je spécifie l'EPDM ou le FKM avec des limites de gonflement documentées.

Comment valider sans exploser le budget de test ?

• IP67après trois cycles thermiques de −40 °C à 85 °C avec des séjours de 30 minutes

• Est-ce que le selpendant 48 à 96 heures, suivi de contrôles de chute de millivolts aux bornes

• Tenue diélectriquepour connecteurs HT après trempage humide

• Essai de tractionsur les câbles scellés pour confirmer que le joint n'a pas entaillé l'isolation

• Vérifications ponctuelles dimensionnellessur le diamètre extérieur du fil et l'identification de l'alésage pour chaque lot

Les échantillons de Guoming que j'ai utilisés ont éliminé ces projections de manière cohérente, ce qui m'a évité d'itérer des changements de moule en cours de programme.

Quelles questions d'achat dois-je poser pour éviter les surprises plus tard ?

• Puis-je obtenircertification matérielleaffichant les données de gonflement de l'huile, du carburant et du liquide de refroidissement à mes températures

• Quel est lerésistance à la déchirure et allongement ultimedonc je sais que la retouche est sûre

• Fournissez-vouscodes couleurs traçables par lotpour limiter les confusions de lignes

• Pouvez-vous couper des outils pourgéométrie des lèvres personnaliséesi mon boîtier a une force de verrouillage limitée

• Allez-vous vous engager àPerformances IP67une fois assemblé selon mon objectif de compression

Pour Guoming Rubber, j'ai demandé des données sur la capacité du processus sur les dimensions critiques et reçu des rapports Cp/Cpk stables, ce qui m'a aidé à signer le PPAP plus rapidement.

Comment les joints de connecteur, les joints de connecteur et les joints monofilaires fonctionnent-ils ensemble dans une construction réelle ?

• J'utilise unjoint de connecteur périmétriquepour défendre l'interface couplée.

• j'ajoute unjoint de connecteurlorsque le connecteur repose sur un panneau ou un couvercle qui n'est pas parfaitement plat.

• Je termine avecjoints monofilairespour empêcher l'eau de circuler le long de chaque conducteur.

Cette approche à trois couches retient l'eau de l'extérieur, de la surface de montage et de l'entrée intérieure. C'est simple et ça marche.

Qu'est-ce qui différencie l'option du caoutchouc Guoming lorsque tout revendique IP67 ?

• Leurs jeux de joints ont atteint à plusieurs reprisesIP67dans mes audits en lignequandJ'ai atteint la compression recommandée.

• Les composés que j'ai utilisés ont montréhaute résistance à la déchirure et à l'étirement, ce qui a réduit les rebuts lors des réépinglages et des ajustements tardifs du harnais.

• Les délais de livraison ont été gérables pour les phases pilotes et SOP, et les profils de lèvres personnalisés sont revenus avec un minimum d'itérations.

Je ne suis pas intéressé par les brochures flashy. Je veux une étanchéité stable qui survit aux vrais pistolets dynamométriques, aux installations précipitées et à un hiver de sel de déneigement. C'est ce que j'ai vu dans la pratique.

Puis-je utiliser une liste de contrôle rapide avant de verrouiller la nomenclature ?

• Les diamètres extérieurs des fils correspondent-ils à la fenêtre du joint sur le dessin ?

• L'alésage du boîtier mesure-t-il réellement la tolérance intérieure après le moulage

• Ai-je confirmé la compression après l'engagement du loquet à −30 °C et 80 °C ?

• Ai-je effectué au moins une vérification IP67 après retouche pour simuler le service sur le terrain

• Ai-je vérifié la compatibilité chimique avec les fluides réels du véhicule

Un tableau d’ajustement simple m’aiderait-il à prendre une décision plus rapidement ?

Que devez-vous faire si vous avez besoin d’un devis et d’échantillons rapides et réalistes ?

Si vous êtes aux prises avec une infiltration d'eau ou des défauts intermittents liés à des interfaces qui fuient, je serai heureux d'examiner les dessins et de vous proposer une pile de joints adaptée à votre environnement et à votre budget. Si vous souhaitez une option de fabrication directe, je peux vous mettre en contact avec l'équipe Guoming Rubber avec laquelle j'ai travaillé pendantJoints de connecteur automobilequi atteint IP67 avec des performances fiables en matière de déchirure et d'étirement.Contactez-nousavec votre gamme de diamètre extérieur de fil, l'alésage du boîtier, les fluides en jeu et les tests cibles, et nous vous obtiendrons des échantillons et des prix. Si vous savez déjà ce dont vous avez besoin,envoyer une demande maintenantet je donnerai la priorité à votre avis.
