Qu'est-ce qu'un joint de fil à 12 broches pour connecteur électrique et comment protège-t-il les connexions électriques ?

Qu'est-ce qu'un joint de fil à 12 broches pour connecteur électrique ?

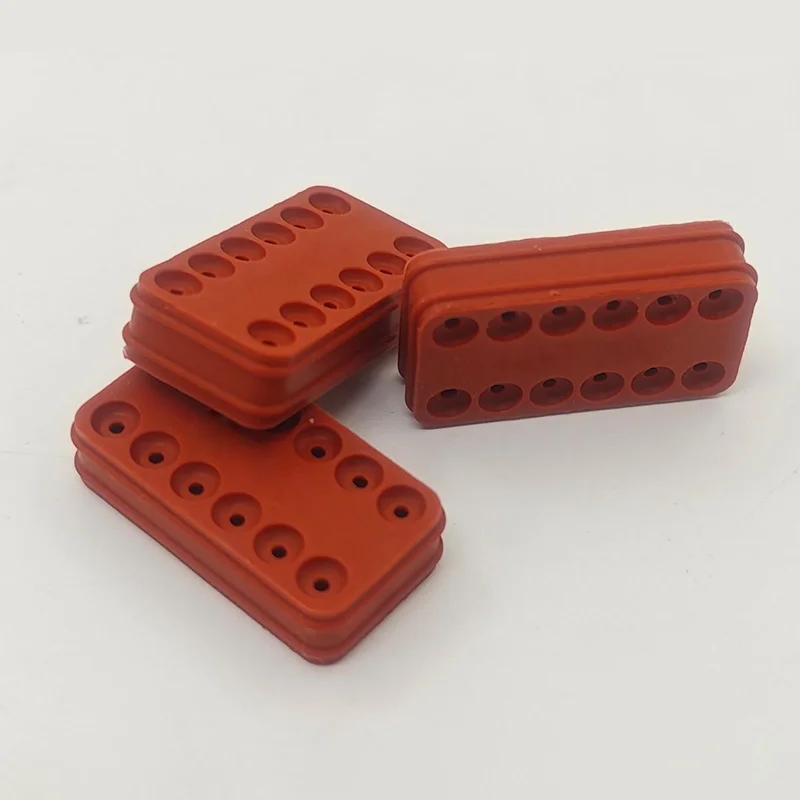

A Joint de fil à 12 broches pour connecteur électriqueest un composant d'étanchéité conçu pour un connecteur électrique contenant douze positions de connexion individuelles. Son objectif principal est de sceller la zone où les fils passent dans le boîtier du connecteur, aidant ainsi à empêcher les substances indésirables d'atteindre les bornes internes.

Contrairement au boîtier du connecteur lui-même, un joint métallique est normalement un composant élastomère relativement petit. Ses performances dépendent fortement de la précision dimensionnelle, des caractéristiques des matériaux, de la compatibilité des diamètres de fil, de la compression et de la géométrie de la cavité du connecteur.

Dans les applications pratiques, le joint fonctionne avec le boîtier du connecteur, les bornes, les fils, les mécanismes de verrouillage et d'autres éléments d'étanchéité. Un système d’étanchéité complet ne peut donc pas être évalué uniquement par le composant en caoutchouc. Le joint de fil doit correspondre avec précision à la conception du connecteur et aux dimensions du câble.

Pour les systèmes électriques multibroches, sceller chaque point d'entrée de fil est particulièrement important, car une petite ouverture autour d'un câble peut devenir une voie d'entrée pour l'humidité, la poussière, l'huile ou d'autres contaminants. Au fil du temps, la contamination peut contribuer à la corrosion, à des performances électriques instables, à des problèmes d'isolation ou à une défaillance prématurée des composants.

Comment est structuré un joint métallique à 12 broches ?

Une solution d'étanchéité typique pour connecteur à 12 broches peut contenir plusieurs zones d'étanchéité correspondant à des cavités de fils individuelles. En fonction de la conception du connecteur, le joint peut être fabriqué sous la forme d'un joint à fil individuel, d'un composant d'étanchéité multi-cavité ou d'une autre configuration spécialisée.

La zone d'étanchéité repose normalement sur une interférence contrôlée entre l'élastomère et les composants du connecteur environnants. Lorsque le fil est inséré correctement, la lèvre d'étanchéité ou la surface d'étanchéité est comprimée autour de la gaine du fil tout en restant solidement positionnée à l'intérieur de la cavité du connecteur.

Les facteurs structurels les plus importants comprennent généralement :

• Diamètre intérieur :Doit correspondre étroitement au diamètre du fil ou du câble applicable.
• Diamètre extérieur :Doit s'adapter à la cavité du connecteur sans déformation excessive.
• Lèvres d'étanchéité :Assurer un contact contrôlé autour de la surface du fil.
• Caractéristiques de rétention :Aide à maintenir le joint correctement positionné pendant l'assemblage.
• Épaisseur du matériau :Influence la compression, la flexibilité et le comportement d’étanchéité à long terme.
• Géométrie globale :Doit correspondre au boîtier du connecteur et à la configuration des bornes.

Étant donné que de petits écarts dimensionnels peuvent affecter les performances d’étanchéité, un moulage de précision et un contrôle qualité cohérent sont importants pour les applications de production.

À quoi sert un joint de fil à 12 broches ?

La fonction principale est de créer une barrière environnementale autour du point d’entrée du fil. Cependant, sa valeur pratique va au-delà de la simple imperméabilisation.

Le niveau de protection réel dépend du système de connecteur complet, notamment de la conception du boîtier, des conditions de raccordement, des dimensions des câbles, du matériau du joint, de la qualité de l'assemblage et des exigences de test. Par conséquent, un joint ne doit jamais être spécifié indépendamment du système de connecteur prévu.

Quels matériaux sont couramment utilisés ?

La sélection des matériaux est l’une des décisions les plus importantes lors du développement ou de l’achat d’un joint métallique. Différents environnements électriques exposent les composants d’étanchéité à différentes combinaisons de température, d’humidité, d’huiles, de produits chimiques, de vibrations et de contraintes mécaniques.

Le caoutchouc de silicone est fréquemment envisagé pour l'étanchéité des connecteurs électriques car sa flexibilité lui permet de s'adapter aux gaines des fils tout en maintenant un contact d'étanchéité lors des changements de température. Cependant, le matériau approprié doit toujours être sélectionné en fonction de l'environnement d'exploitation réel plutôt que de simplement choisir l'option la plus couramment utilisée.

Que faut-il considérer lors de la sélection d’un ?

Le choix d'un joint de fil à 12 broches implique bien plus que la simple correspondance du nombre de positions de connecteur. Les acheteurs et les ingénieurs doivent confirmer toutes les exigences dimensionnelles et environnementales avant de passer une commande de production.

1. Diamètre du fil
   Confirmez le diamètre extérieur réel de l’isolation du fil. Un joint conçu pour un diamètre sensiblement différent peut créer une compression insuffisante ou une force d'assemblage excessive.
2. Dimensions de la cavité du connecteur
   La géométrie extérieure du joint doit correspondre avec précision à la cavité du connecteur.
3. Matériau en caoutchouc
   Sélectionnez le composé en fonction de la température, de l'humidité, des produits chimiques, des huiles, de l'exposition aux UV et d'autres facteurs environnementaux.
4. Dureté
   La dureté du caoutchouc affecte la force d'insertion, la compression, la flexibilité et le contact d'étanchéité.
5. Plage de température
   Les températures de fonctionnement minimales et maximales attendues doivent être définies avant l'approbation du matériau.
6. Exigence de protection de l'environnement
   Déterminez le niveau de protection de l’environnement requis pour l’ensemble de connecteur complet.
7. Processus d'assemblage
   L'insertion manuelle, l'assemblage automatisé du faisceau, le sertissage des bornes et l'accouplement des connecteurs peuvent imposer différentes exigences en matière d'étanchéité.
8. Volume de production
   Les projets à grand volume peuvent justifier un outillage dédié et des processus de moulage optimisés, tandis que les applications à faible volume peuvent nécessiter des stratégies de développement différentes.

Où sont utilisés les joints métalliques à 12 broches ?

Une configuration d'étanchéité à 12 broches peut être utilisée partout où plusieurs circuits électriques doivent passer par un connecteur tout en préservant la protection de l'environnement.

• Faisceaux de câbles automobiles :Compartiments moteur, électronique de carrosserie, systèmes d'éclairage, capteurs, modules de commande et autres systèmes électriques du véhicule.
• Véhicules électriques :Interfaces électriques basse tension sélectionnées, capteurs, systèmes de contrôle et équipements électriques auxiliaires.
• Équipement industriel :Machines, systèmes d'automatisation, armoires de commande, capteurs, moteurs et équipements mobiles.
• Machines agricoles :Équipement exposé à la boue, à la pluie, à la poussière, aux vibrations et aux changements de température.
• Engins de chantier :Équipement lourd nécessitant des connexions électriques durables dans des environnements extérieurs exigeants.
• Systèmes électriques extérieurs :Équipement exposé à la pluie, à la poussière, à l’humidité et aux conditions environnementales changeantes.
• Équipement électronique spécialisé :Applications nécessitant un câblage multicircuit compact avec étanchéité environnementale.

L'application exacte détermine le matériau requis, les dimensions, la structure d'étanchéité et la méthode de validation. Un composant adapté à un système de commande intérieur protégé peut ne pas convenir à un compartiment moteur exposé ou à une machine extérieure robuste.

Comment installer un joint métallique ?

Une installation correcte est essentielle car même un joint de haute qualité peut perdre de son efficacité s'il est endommagé, mal positionné ou associé à un fil inadapté.

1. Inspectez le joint :Vérifiez les coupures, fissures, déformations, bavures, contamination ou autres défauts visibles.
2. Confirmer la compatibilité des fils :Vérifiez que le diamètre du fil correspond à la plage d'étanchéité spécifiée.
3. Préparez le fil :Assurez-vous que la gaine du fil est propre et en bon état.
4. Positionner correctement le joint :Assurez-vous que le composant d'étanchéité est orienté en fonction de la conception du connecteur.
5. Insérez soigneusement le terminal :Évitez de déchirer ou de rouler la lèvre d’étanchéité lors de l’insertion du terminal.
6. Vérifiez la rétention du terminal :Confirmez que le terminal a atteint la position et le mécanisme de verrouillage corrects.
7. Inspectez l’assemblage final :Vérifiez la position du joint et l’état d’accouplement du connecteur avant de procéder au test.

Pour la production automatisée, la compatibilité du joint doit également être évaluée avec l'équipement d'insertion, l'outillage, la vitesse d'assemblage et les exigences de lubrification. Une force d'insertion excessive peut endommager le joint ou le fil, tandis qu'une compression insuffisante peut réduire la protection de l'environnement.

Quels problèmes un sceau mal sélectionné peut-il causer ?

De nombreux problèmes d'étanchéité des connecteurs proviennent d'une inadéquation entre le joint et l'application réelle plutôt que du concept du système d'étanchéité lui-même.

Ces problèmes démontrent pourquoi les décisions d'achat doivent être basées sur des spécifications techniques complètes plutôt que sur le seul prix ou l'apparence.

Comment la fabrication sur mesure améliore-t-elle l’étanchéité des connecteurs ?

Les composants d'étanchéité standard sont pratiques lorsque les dimensions du connecteur et du fil correspondent déjà à une conception établie. Cependant, de nombreux projets OEM et industriels nécessitent une géométrie personnalisée en raison de cavités de connecteur spéciales, de diamètres de fils inhabituels, d'un espace d'installation limité ou de conditions environnementales exigeantes.

La fabrication sur mesure permet de développer le profil d'étanchéité, les dimensions, le matériau, la dureté, la couleur et le processus de production en fonction de l'application du client.

Par exemple, un projet personnalisé de scellement de fils à 12 broches peut nécessiter :

• Diamètres intérieurs personnalisés pour différentes spécifications de fil
• Géométrie extérieure spéciale pour un boîtier de connecteur exclusif
• Différents modèles de lèvres d'étanchéité
• Dureté spécifique du caoutchouc
• Couleurs personnalisées pour l'identification des circuits
• Sélection des matériaux en fonction de la température ou de l'exposition chimique
• Outillage développé à partir de dessins, d'échantillons ou de données 3D
• Contrôle dimensionnel cohérent pour une production en grand volume

Technologie Cie., Ltd de caoutchouc de Zhejiang Guoming.peuvent être pris en compte lors de l’approvisionnement en composants d’étanchéité en caoutchouc personnalisés pour les applications de connecteurs électriques. Pour les projets OEM, fournir des informations techniques complètes au début du développement peut contribuer à réduire les cycles d'échantillonnage inutiles et à améliorer la communication entre le concepteur du connecteur, le fabricant du joint et l'équipe d'assemblage.

Que devraient demander les acheteurs à un fabricant de joints métalliques ?

Avant de sélectionner un fournisseur, les équipes achats doivent établir une liste de contrôle technique claire. Cela permet d'éviter qu'un composant qui semble correct soit utilisé dans une application inappropriée.

Pour les programmes industriels et automobiles, les acheteurs doivent également prendre en compte la cohérence de la production, la traçabilité, la communication technique, la gestion des outils, l'emballage, la capacité de livraison et la stabilité de l'approvisionnement à long terme.

Une relation fournisseur fiable doit s’étendre au-delà du premier échantillon. Les performances des connecteurs à long terme dépendent du maintien des propriétés stables des matériaux, de la précision dimensionnelle et des contrôles de production sur plusieurs lots.

Foire aux questions

Considérations finales

A Joint de fil à 12 broches pour connecteur électriqueest un petit composant jouant un rôle important dans la fiabilité d’une connexion électrique multicircuit. Son efficacité dépend de l'interaction entre le matériau, la géométrie, la taille du fil, la cavité du connecteur, la compression, le processus d'assemblage et les conditions environnementales.

Pour les équipes d’ingénierie, l’étape la plus importante consiste à définir l’environnement d’exploitation complet avant de sélectionner le matériau et les dimensions du joint. Pour les équipes d'achats, les capacités des fournisseurs, la cohérence de la fabrication, la prise en charge de la personnalisation et le contrôle qualité doivent être pris en compte parallèlement au prix unitaire.

Lorsqu'un composant standard ne peut pas satisfaire aux exigences, un joint métallique conçu par le fabricant d'équipement d'origine peut fournir un ajustement plus précis au système de connecteurs. Travailler directement à partir de dessins techniques, d'échantillons ou de spécifications dimensionnelles peut également aider les fabricants à développer une solution d'étanchéité mieux adaptée à l'application finale.
