Pourquoi réussissent-ils les tests en laboratoire mais échouent-ils sur le terrain ? Une analyse des 3 points douloureux les plus courants dans les joints de connecteurs automobiles

Problèmes courants liés aux joints de connecteurs automobiles : 3 problèmes liés aux hautes fréquences et solutions de niveau ingénieur

Avec 11 ans d'expérience dans lejoint de connecteur automobilesecteur, j’effectue chaque année des analyses de défaillance pour plus de 20 clients. Les responsables des achats demandent le plus souvent : « Pourquoi des problèmes surviennent-ils systématiquement après une installation massive dans les véhicules ? » Pendant ce temps, les ingénieurs concepteurs sont souvent perplexes face à la question : « Pourquoi les pièces qui répondent aux normes de laboratoire échouent-elles une fois déployées sur le terrain ? » En m'appuyant sur les données d'une enquête industrielle menée par SAE International en 2024, qui indique que 32 % des défaillances des joints proviennent d'un ajustement de conception inadéquat, 47 % d'inadéquations avec les conditions de fonctionnement et 21 % d'erreurs d'assemblage, j'ai compilé les trois catégories de problèmes les plus courantes qui préoccupent aussi bien les acheteurs que les ingénieurs. Pour chaque catégorie, je propose des études de cas réels, des données de tests empiriques et des solutions concrètes.

I. « Défaillance localisée du joint » dans les connecteurs multibroches : pour les modèles dotés de 12 broches ou plus, 32 % des défaillances sont attribuées à une fuite au niveau d'une seule broche.

Les scénarios qui donnent aux acheteurs les plus gros maux de tête : L'année dernière, nous avons fourni des joints de connecteur à 16 broches à un constructeur de véhicules utilitaires. Bien que les produits aient passé avec succès tous les tests d'immersion et de résistance à la poussière IP67 en laboratoire, le client a signalé, six mois après l'installation du véhicule, que « des contaminants du compartiment moteur avaient pénétré dans la huitième position de la broche ». Après avoir récupéré et inspecté les unités, nous avons découvert que le taux de compression de la lèvre d'étanchéité à cette position spécifique de la broche n'était que de 12 %, soit nettement en dessous de l'exigence standard de 20 %. Ce type de « défaillance d'une seule broche » représente jusqu'à 32 % des problèmes dans les projets de connecteurs multibroches impliquant 12 broches ou plus, ce qui en fait la principale cause de retours groupés dans les achats.

Le goulot d'étranglement principal du point de vue d'un ingénieur：La plupart des conceptions se concentrent uniquement sur la « tolérance de ±0,01 mm pour les trous individuels », tout en négligeant le problème de « la répartition inégale des contraintes lors de la compression globale ». Dans un composant d'étanchéité à 16 trous, les trous périphériques sont influencés par la structure du boîtier ; par conséquent, ils subissent 15 à 20 % de force de compression en moins que les trous centraux. Associé aux vibrations de 10 à 2 000 Hz rencontrées lors du fonctionnement du véhicule, cela entraîne l'apparition de jeu et de lacunes dans les lèvres d'étanchéité après seulement trois mois.

Soutenu par des données empiriques：Nous avons utilisé FEA (Finite Element Analysis) pour simuler les conditions de compression d'un joint à 16 trous ; la pression moyenne d'étanchéité au niveau des trous périphériques était de 0,3 MPa, tandis que les trous centraux atteignaient 0,4 MPa, soit une différence de pression supérieure à 25 %. Lorsque cette différence de pression est contrôlée à moins de 5 %, la probabilité de défaillance localisée diminue de 32 % à 4 %.

Solution (Validée et Déployée chez 3 Clients) :

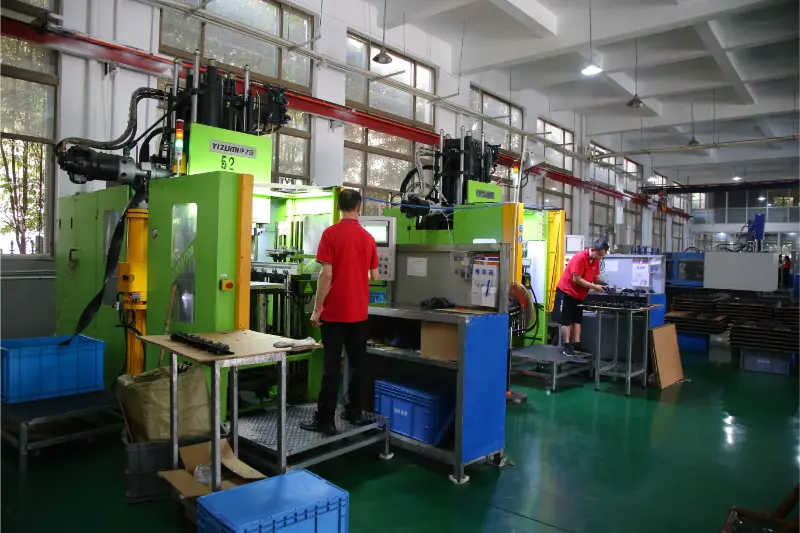

1. Compensation des contraintes côté conception : en utilisant FEA pour simuler les conditions de fonctionnement combinées « compression + vibration », les lèvres d'étanchéité au niveau des trous périphériques ont été épaissies de 0,1 mm ; simultanément, les diamètres des trous de moule correspondants ont été réduits de 0,005 mm, ce qui a permis d'obtenir une répartition des contraintes naturellement équilibrée après le moulage.

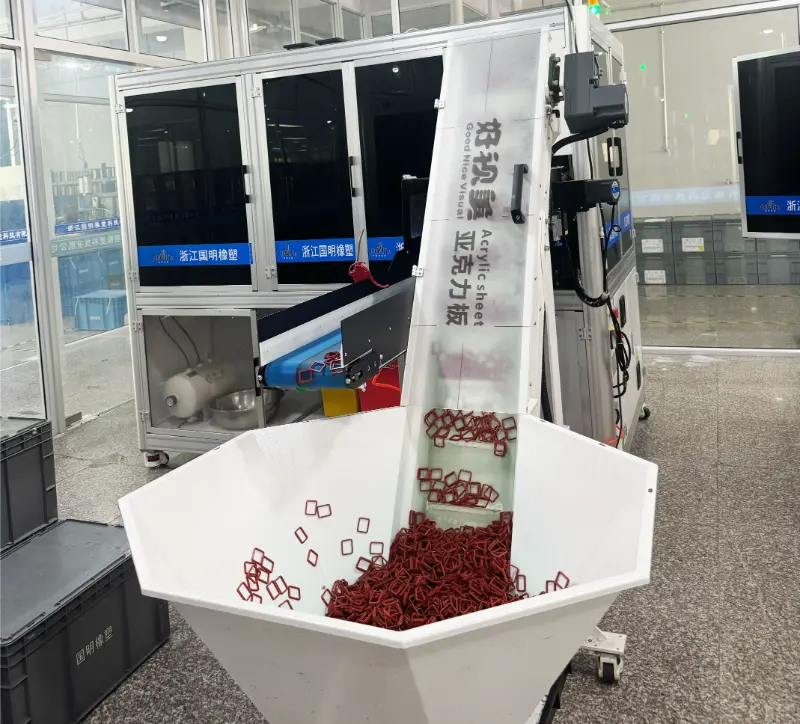

2. Le côté livraison fournit un « Rapport de test de contrainte ». : Fournissez à l'acheteur les données réelles de mesure de contrainte pour les 12 points désignés sur les joints accompagnant chaque lot, en garantissant que la différence de pression reste ≤ 5 %.

3. L'extrémité de l'assemblage établit une « ligne rouge limite de compression » : le manuel d'assemblage surligne en rouge : « La compression des trous de bord doit atteindre 20 % ± 2 %. Une jauge d'épaisseur dédiée est prévue à cet effet ; une fois l'assemblage terminé, les travailleurs doivent prendre des mesures réelles et enregistrer les résultats.

II. « Contradictions de performances des matériaux » dans les applications haute tension des nouvelles énergies : dans les projets 800 V, 47 % des échantillons ont été rejetés en raison d'une incompatibilité entre la résistance thermique et la résistance à l'arc.

Les demandes les plus contradictoires des ingénieurs de conception : pour un projet de connecteur haute tension de 800 V chez un constructeur de véhicules à énergie nouvelle, les composants d'étanchéité devaient résister à 160 °C (la température maximale de la batterie) et réussir un test de résistance à l'arc de 10 kV. Cependant, les matériaux conventionnels étaient confrontés à un dilemme « catch-22 » : le silicone à haute résistance à l'arc ne pouvait tolérer que des températures allant jusqu'à 140 °C (durcissement après seulement un mois d'installation sur le véhicule), tandis que le silicone résistant à la chaleur a connu une baisse de 35 % de ses performances de résistance à l'arc à 160 °C, entraînant une rupture diélectrique après seulement 60 secondes de test. De tels problèmes d'« incompatibilité matérielle » ont conduit au rejet de 47 % des échantillons initiaux de ce projet 800 V, retardant considérablement le cycle d'approvisionnement.

Point de discorde principal : la « résistance thermique » et la « résistance à l'arc » du silicone sont inversement corrélées : l'ajout d'additifs résistants à l'arc (tels que la nano-alumine) déstabilise les molécules de siloxane, abaissant ainsi la limite supérieure de résistance thermique ; à l'inverse, l'ajout d'additifs résistant aux hautes températures (tels que le phénylsiloxane) dilue les composants résistants à l'arc, compromettant ainsi les performances d'isolation.

Solution (Le résultat tangible de 12 itérations de formule) :

1. Formulation de composés personnalisés：En collaboration avec des fabricants de matériaux, nous avons développé un matériau composite composé de silice fumée, 1,5 % de nano-alumine et 2 % de phénylsiloxane. Après un test de vieillissement de 1 000 heures à 160°C, le matériau a présenté un taux de variation de dureté de ≤8 % et un temps de résistance à l'arc de 80 secondes à 10 kV, dépassant largement l'exigence du client de 60 secondes.

2. Conception structurelle hiérarchique：La couche interne du joint (en contact avec les broches haute tension) utilise du silicone à haute résistance à l'arc, tandis que la couche externe (en contact avec le boîtier) utilise du silicone résistant aux hautes températures ; cette approche résout non seulement les exigences de performance contradictoires, mais réduit également les coûts des matériaux de 15 %.

3. Co-optimisation au niveau du système: Une recommandation pour les acheteurs et les ingénieurs : l'ajout de trois ailettes de dissipation thermique au boîtier du connecteur réduit la température de fonctionnement réelle du joint de 160 °C à 145 °C, prolongeant ainsi sa durée de vie.

Validation des données ： Suite à sa mise en œuvre dans les projets 800 V de deux constructeurs de véhicules à énergie nouvelle, cette solution a augmenté le taux de réussite des échantillons de 53 % à 100 %, tandis que le taux de défauts après l'installation en masse est resté ≤ 0,03 %.

III. « Défaillances latentes » causées par des erreurs d'assemblage : 21 % des problèmes ne proviennent pas de produits défectueux, mais d'un assemblage incorrect.

Les pertes les plus facilement négligées par les acheteurs：Un constructeur de véhicules de tourisme du nord de la Chine a signalé des cas de « fissuration et défaillance des composants d'étanchéité ». Lors du démontage et de l'inspection, il a été découvert que 70 % des pièces défectueuses présentaient un taux de compression supérieur à 30 % (par rapport à la limite standard de 20 %). Ce problème provenait du fait que les ouvriers d'assemblage, dans un effort pour « optimiser les performances d'étanchéité », faisaient levier de force sur les joints dans leurs rainures à l'aide de tournevis ; cette pratique entraînait non seulement une compression excessive, mais endommageait également les lèvres d'étanchéité. Une enquête réalisée en 2024 par la SAE indique que 21 % des défaillances d'étanchéité sont imputables à des erreurs d'assemblage ; de tels problèmes transforment effectivement les « produits qualifiés » achetés par l'entreprise en « ferraille », tout en provoquant également des retards de production.

Erreurs d'assemblage courantes et leurs conséquences :

Solution (taux d'échec post-formation réduit de 90 % sur 5 clients) :

1. Standardisation des outils：Fournir aux acheteurs un « kit d'outils d'installation spécialisé » dédié, comprenant des pincettes en plastique pour les joints en caoutchouc et des manchons de guidage en cuivre pour les joints en caoutchouc fluoré, pour garantir qu'aucun outil métallique n'entre en contact avec les lèvres d'étanchéité.

2. Vérification visuelle des erreurs：Une « marque d'orientation » rouge (par exemple « Ce côté vers l'intérieur ») est imprimée sur le joint, correspondant aux marquages ​​sur le boîtier du connecteur ; une « Carte de mesure de compression » est incluse avec l'envoi, indiquant l'épaisseur comprimée standard pour ce modèle de joint spécifique (par exemple, épaisseur d'origine : 8 mm → épaisseur comprimée : 6,4 à 6,8 mm).

3. Formation spécialisée d'une heure：Les ouvriers d'assemblage reçoivent une formation sur le « principe des trois contrôles » (vérification des outils, de l'orientation et de la compression), suivi d'une démonstration en direct des procédures correctes. Tout travailleur qui ne satisfait pas aux normes doit suivre une reconversion jusqu'à ce qu'il réussisse l'évaluation pratique.

Dernier conseil aux acheteurs et aux ingénieurs : pour éviter les pièges, « évaluez d'abord le scénario, puis déterminez la solution ».

Plus on travaille dans ce domaine, plus cela devient clair : il n’existe pas de modèle de sceau « universel ». De nombreux problèmes surviennent parce que l'environnement opérationnel spécifique – le « scénario » – n'a pas été parfaitement compris. Lorsque vous effectuez un achat, ne vous concentrez pas uniquement sur des facteurs tels que les « indices IP » ou les « plages de résistance à la température » ; assurez-vous plutôt de poser ces trois questions aux ingénieurs :

1. Où sont installés les connecteurs dans le véhicule ? (Compartiment moteur, bloc-batterie ou portes – emplacements présentant des conditions de fonctionnement très différentes.)

2. L'assemblage sera-t-il effectué à l'aide d'un équipement automatisé ou manuellement ? (Cela a un impact sur la conception structurelle des joints.)

3. Quelles sont les exigences implicites dans les critères d'acceptation du client final ? (par exemple, effectuer des tests IP67 après une immersion à basse température)
